YBP-J,YFBPG,YBP,YB,YBFP,YBF橡套扁平軟電纜
產品概述： 橡套扁平軟電纜（氯丁膠扁電纜）是專為電纜特殊場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。 扁型結構特別適用于頻繁彎曲的場合，不扭結，折疊整齊，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等?？砂搭櫩托枰诰€芯兩側增加鋼絲繩或其他承力元件。
扁電纜特點及用途：扁電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
產品執行標準：Q/ZSC031-2009.，扁電纜執行標準 阻燃耐火特性試驗執行GB12666-90要求。
產品特點：
1、交流額定電壓：U0/U 0.6/1KV，Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
使用電壓：
交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
最高工作溫度： 180℃
最低環境溫度：固定敷設-60℃；
線芯長期工作溫度：≤65℃
1、扁電纜安裝敷設溫度應不低于-25℃；
3、電纜允許彎曲半徑：電纜最小為電纜外徑的10倍。

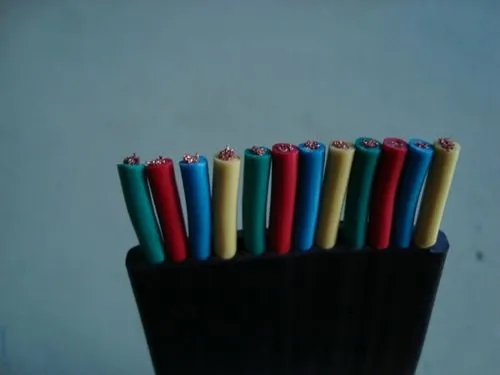

下圖中圖片為鋼絲加強型YFBPG 3*8*1電纜 為特種型號規格電纜，如有其他特殊規格定做的請?zhí)峁悠贰?/p>
橡套扁平電纜產品型號名稱：
| 型號 | 名稱 | 允許溫升 | 適用范圍 |
| YBP-J | 天然丁苯絕緣和護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YFBPG | 天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
| YBP | 天然丁苯絕緣和護套銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YB | 天然丁苯絕緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
| YBFP | 天然丁苯絕緣和氯丁護套銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 電纜具有不延燃性 |
| YBF | 天然丁苯絕緣和氯丁護套扁平軟電纜 | 70°C |
| 型號 | 名稱 | 主要用途 | 截面mm2 | 芯數 |
| YB | 移動扁形橡套電纜 | 作室內起重運輸機械電源線 | 1.5-2.5 | 3、4、5、7、8、10、12 |
| YBF | 非延燃性移動扁平形橡套電纜 | 適用于戶外接觸油污場合 具有耐氣候性和非延燃性 | 4-6 | 3、4、5 |
| YBZ | 阻燃性扁形橡套電纜 | 同YBF具有阻燃性 | 25-70 | 3、4 |
扁平電纜產品截面示意圖：
扁平電纜技術參數：
| 規格 | 導體結構 | 電纜參考數據 | 20°C最小絕 緣電阻MΩ | ||||
| 外徑上限 （寬度×厚度） | 近似重量 | 20°C最大直流電阻 | |||||
| 芯數×截面積 mm2 | 根數、直徑 mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不鍍錫 Ω/KM | 鍍錫 Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 8.5×25 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+30/0.20 | 12×30 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 12×30 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+3×1.5 | 49/0.25+30/0.25 | 15×35 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 9×32 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 18×53 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×6 | 126/0.40+84/0.30 | 15×43 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 21×61 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 24×65 | 3200 | 0.386 | 0.392 | 40 | 300 |
| 4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
| 4×4 | 56/0.30 | 26.2×9.1 | 395 | 4.95 | 5.09 | ||
| 4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
| 4×10 | 84/0.40 | 36.5×12.0 | 835 | 1.91 | 1.95 | ||
| 4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
| 4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.554 | 0.565 | 40 | 300 |
| 7×2.5 | 49/0.25 | 37.2×8.2 | 490 | 7.98 | 8.21 | 50 | 300 |
| 8×1.5 | 30/0.25 | 33.4×7.0 | 380 | 13.3 | 13.7 | ||
| 8×2.5 | 49/0.25 | 41.6×8.2 | 555 | 7.98 | 8.21 | ||
| 10×1.5 | 30/0.25 | 40.3×7.0 | 465 | 13.3 | 13.7 | 50 | 400 |
| 10×2.5 | 49/0.25 | 50.4×8.2 | 680 | 7.98 | 8.21 | ||
| 12×1.5 | 30/0.25 | 48.3×7.0 | 565 | 13.3 | 13.7 | ||
| 12×2.5 | 49/0.25 | 60.5×8.2 | 820 | 7.98 | 8.21 | ||
